配線図問題２

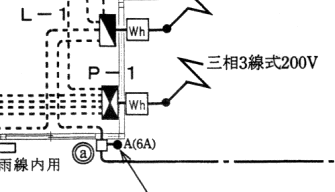

図（15頁参照）は、鉄骨軽量コンクリート造一部２階建工場の配線図である。この回に関する次の各問いには４通りの答え（イ、ロ、ハ、二）が書いてある。それぞれの問いに対して、答えを１つ選びなさい。
　【注意】１．屋内配線のエ事は、特記のある場合を除き電灯回路は600Vビニル絶縁
　　　　　　　ビニルシースケーブル平形（VVF）、動力回路は600V架橋ポリエチレン
　　　　　　　絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
　　　　　２．屋内配線等の電線の本数、電線の太さ及び１階工場内の照明等の回路、その他、
　　　　　　　問いに直接関係のない部分等は省略又は簡略化してある。
　　　　　３．漏電遮断器は、すべて定格感度電流30〔mA〕、漏電引外し動作時間が0.1秒以内の
　　　　　　　ものを使用している。
　　　　　４．選択肢（答え）の写真にあるコンセントは、「一般形（JIS C 0303 : 2000 構内
　　　　　　　電気設備の配線用図記号）」を使用している。



問い１

①で示す部分の最少電線本数(心線数)は。

イ．３　　　　　　口．４　　　　　　ハ．５　　　　　　二．６



問い２

①で示す部分下のVVFジョイントボックス内の回路として正しいのはどれか。



問い３

①で示す部分下のVVFジョイントボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と必要個数の組合せで、適切なものは。ただし、L-２からの電線は2.0〔mm〕、それ以外は1.6〔mm〕とする。



問い４

①で示す部分下のVVFジョイントボックス内の接続をすべて圧着接続とする場合、必要な工具は。

イ　ロ　ハ　ニ



問い５

②で示す部分の引込口開閉器の設置は｡ただし、この屋内電路を保護する過負荷保護付漏電遮断器の定格電流は20〔A〕である。

イ．屋外の電路が地中配線であるから省略できない。

ロ．屋外の電路の長さが８〔m〕以上なので省略できない。

ハ．過負荷保後付漏電遮断器の定格電流が20〔A〕なので省略できない。

ニ．屋外の電路の長さが15〔m〕以下なので省略できる。



問い６

③で示す部分に使用できる電線は。

イ．引込用ビニル絶縁電線
口．架橋ポリエチレン絶縁ビニルシースケーブル
ハ．ゴム絶縁丸打コード
ニ．屋外用ビニル絶縁電線



問い７

③で示す部分に使用できるトラフは。

イ　ロ　ハ　ニ



問い８

④で示す図記号の器具の用途は。

イ．電磁開閉器を操作するための押しボタン
口．過負荷警報を知らせるブザー
ハ．通信用のターミナルジヤック
ニ．運転時に点灯する青色のパイロットランプ



問い９

④で示す図記号の器具は。

イ　ロ　　ハ　　ニ



問い１０

⑤で示す図記号の器具の名称は。

イ．タイムスイッチ　　　　　ロ．リモコンスイッチ　　　　　ハ．　自動点滅器　　　　　二．熱線式自動スイッチ



問い１１

⑤で示す図記号の器具は。

イ　ロ　ハ　ニ



問い１２

⑥で示す部分に施設してはならない過電流造断装置は。

イ．２極にヒューズを取り付けたカバー付ナイフスイッチ
口．２極２素子の配線用遮断器
ハ．２極にヒューズを取り付けたカットアウトスイッチ
ニ．２極１素子の配線用遮断器



問い１３

⑦で示す図記号の計器の使用目的は。

イ．電力を測定する。　　　口．力率を測定する。　　　ハ．負荷率を測定する。　　ニ．電力量を測定する。



問い１４

⑦で示す図記号の計器は。

イ　　ロ　　　ハ　　　二



問い１５

⑧で示す部分の接地工事の電線の最小太さと、接地抵抗の最大値との組合せで、適切なものは。

イ．1.6〔mm〕100〔Ω〕　　　ロ.1.6〔mm〕500〔Ω〕　　　ハ．2.0〔mm〕100〔Ω〕　　　　ニ．2.0〔mm〕500〔Ω〕



問い１６

⑧で示す部分の接地接地工事で、接地抵抗を測定できるものは。

イ　　ロ　　　ハ　ニ



問い１７

⑨で示す部分にモータブレーカを取り付けたい。図記号は。

イ　　　ロ　　　ハ　　　ニ



問い１８

⑩で示す図記号の器具の名称は。

イ．漏電遮断器付コンセント　　　　　口．接地極付接地端子付コンセント
ハ．接地極付コンセント　　　　　　  　ニ．接地端子付コンセント

このページの問題は、平成１９年度の実際の問題が基本となっています。

解答は下のリンクからご確認ください。
